东 北 大 学 继 续 教 育 学 院
工程制图   试 卷（作业考核 线下）  B 卷（共   4  页）
总分        题号        一        二        三        四        五        六        七        八        九        十
        得分
作业要求：
    1.必须使用三角板（或直尺），圆规等绘图工具，不允许徒手绘制，必须使用铅笔绘图；
2. 作业中所应用的图线要符合国家标准的规定，即：粗、细线应分明；
3. 作业要求图面整洁，汉字、数字、符号等书写工整，清晰。

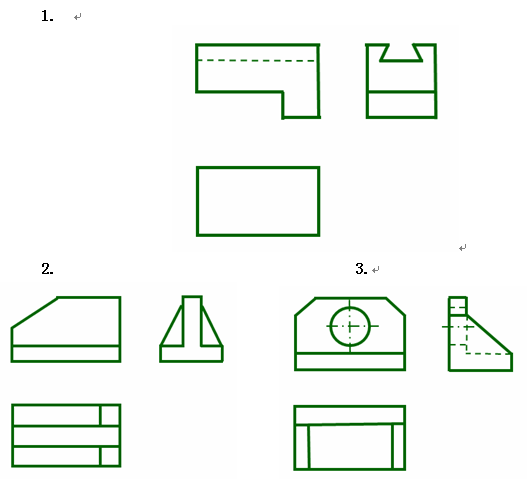

一．        根据投影图，填补漏线。（共15分，每小题5分）


二．补出多边形的左视图。（15分）

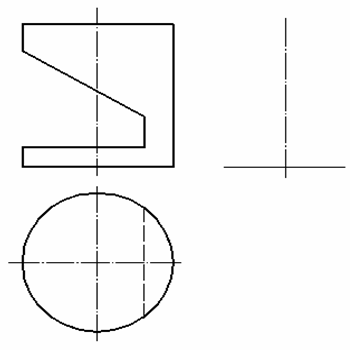

三．已知圆柱被平面所截切，试补全左视图投影。（20分）

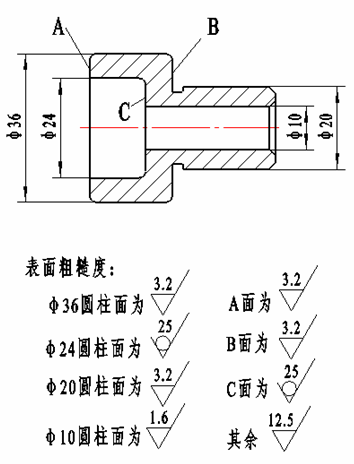

四．将给出的各表面粗糙度代号即Ra值标注图上。（15分）

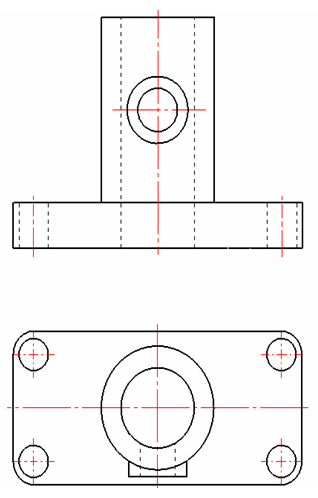

五．标注尺寸。（20分）

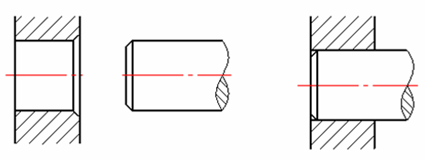

六．已知孔为φ22H7，轴为φ22f6,将该孔轴尺寸及公差带代号标注在下面图中。 将该孔轴配合尺寸标注在装配图中，并说明该配合为(      )制(      )配合。（15分）
